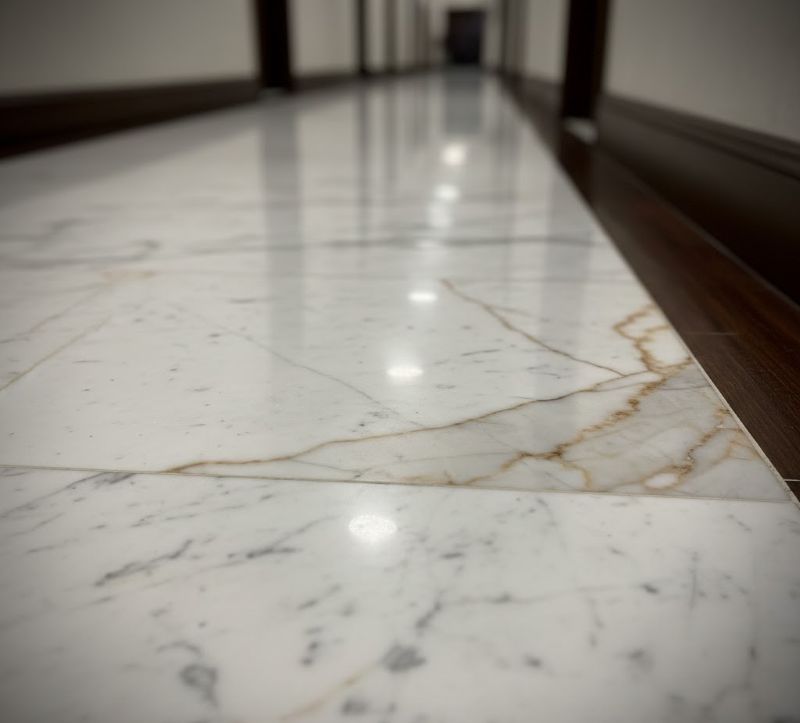

Menguningnya Marmer Putih: Bagaimana Pemasangan Memicu Risiko pada Proyek Komersial

Bagaimana Sistem Pemasangan dan Kondisi Lokasi Mengaktifkan Penguningan pada Marmer Putih: Perspektif Tingkat Lokasi Proyek dan Perakitan untuk Desainer dan Kontraktor

Pengarang: Max Wang

Dua artikel pertama Dalam rangkaian ini telah dibangun fondasi yang diperlukan: berdasarkan dokumentasi industri dan analisis kasus, penguningan marmer putih cenderung mengikuti pola yang dapat dikenali, dan batu itu sendiri memiliki sensitivitas bawaan yang tidak dapat sepenuhnya dihilangkan melalui desain.

Yang tidak menjadi fokus diskusi tersebut—dan di sinilah banyak perselisihan di dunia nyata sebenarnya bermula—adalah apa yang terjadi di lokasi, setelah pemasangan, di dalam rakitan. Artikel ini bukan tentang mengapa marmer menguning. Sebaliknya, artikel ini meneliti bagaimana sistem pemasangan dan lingkungan konstruksi—seringkali tanpa disengaja—menciptakan kondisi yang memungkinkan munculnya penguningan, terkadang lama setelah proyek dianggap selesai.

Dari Risiko Material hingga Aktivasi Sistem

Berdasarkan umpan balik yang dilaporkan oleh para profesional batu, inspektur, dan spesialis restorasi, marmer berperilaku sangat berbeda setelah dipasang dibandingkan sebagai material yang berdiri sendiri. Setelah pemasangan, marmer berfungsi sebagai salah satu komponen dalam sistem kelembaban, uap, dan termal yang lebih luas, yang biasanya meliputi:

Kondisi kelembapan substrat pada saat pemasangan.

Perilaku hidraulik dari dasar endapan.

Penetrasi, sambungan, dan transisi.

Aliran udara, sumber panas, dan siklus pengeringan di dalam ruangan.

Bahan penyegel permukaan yang dapat membatasi pergerakan uap.

Pada tahap ini, penguningan bukan lagi terutama tentang jenis batunya—hal itu sudah dibahas—tetapi tentang apa yang diizinkan, dibatasi, atau dijebak oleh susunan tersebut. Perbedaan ini penting karena, di berbagai studi kasus industri, kegagalan yang paling mahal cenderung muncul setelah pergantian kepemilikan, ketika pilihan perbaikan terbatas dan tanggung jawab lebih sulit untuk didefinisikan.

“Efek Sandwich”: Ketika Instalasi Menjadi Perangkap Kelembapan

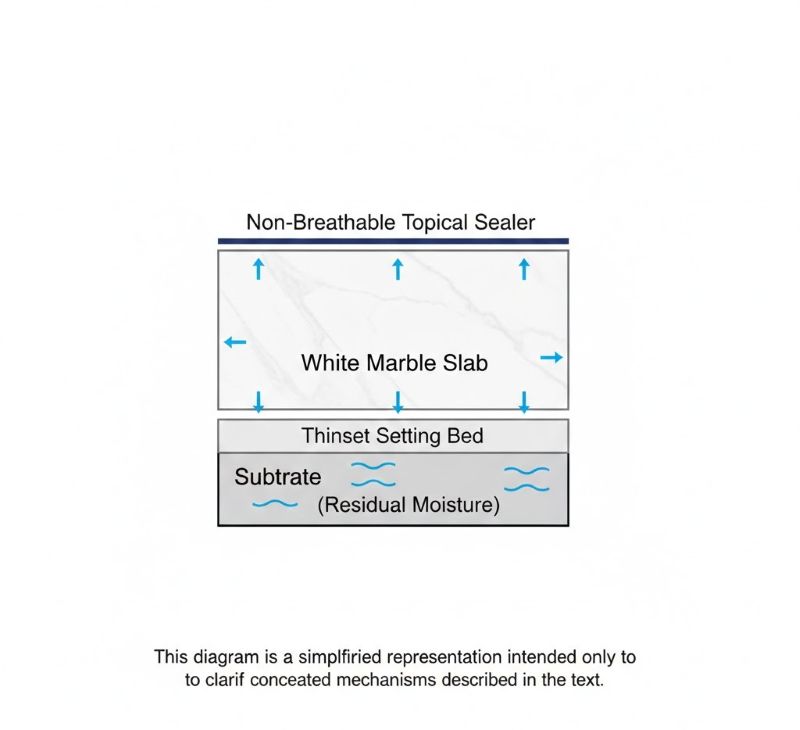

Berdasarkan umpan balik kontraktor dan laporan inspeksi, satu masalah tingkat sistem yang berulang adalah apa yang sering disebut sebagai efek sandwich. Konfigurasinya sederhana:

Suatu substrat yang masih mengandung kelembapan atau menerima kelembapan secara berkala.

Marmer dipasang di atasnya.

Lapisan pelindung yang padat atau mengkilap yang diaplikasikan pada permukaan.

Begitu kelembapan masuk ke dalam susunan jenis ini, tidak ada jalur keluar yang jelas. Alih-alih menghilang, lapisan penahan tetap berada dalam keadaan aktif terus-menerus. Dari perspektif susunan, masalahnya bukan lagi pada batu itu sendiri, tetapi pada kenyataan bahwa sistem tersebut berperilaku seperti ruang tertutup yang mempertahankan reaksi internal dari waktu ke waktu.

(Ini adalah gambar diagnostik yang diambil di lokasi.)

Ketegangan Profesional yang Berulang

Diskusi di industri sering kali mengarah pada konflik praktis antara tujuan estetika perancang dan tujuan stabilitas struktural kontraktor.

Prioritas Desainer:

Para desainer seringkali menentukan penggunaan bahan penyegel yang tidak tembus udara untuk mencapai hasil akhir yang sangat mengkilap atau ketahanan terhadap noda/goresan yang superior. Bahan-bahan ini biasanya meliputi bahan penyegel topikal pembentuk lapisan film seperti poliuretan berbasis pelarut (misalnya, Xylexin XL90), resin berbasis epoksi, atau laminasi khusus seperti TuffSkin. Meskipun efektif sebagai penghalang, produk-produk ini seringkali memiliki permeabilitas gas yang sangat rendah—TuffSkin, misalnya, memiliki nilai sekitar 0,4625 ccm per 100 inci persegi selama 24 jam—yang secara efektif "menutup" permukaan batu.

Prioritas Kontraktor:

Kontraktor bergantung pada pergerakan uap untuk mengelola "air tambahan" yang digunakan dalam campuran beton atau kelembapan yang naik dari tanah. Mereka memprioritaskan Tingkat Transmisi Uap Air (MVTR) yang tinggi untuk mencegah penumpukan tekanan hidrostatik. Jika kelembapan terperangkap di bawah lapisan kedap air, tekanan yang dihasilkan dapat cukup untuk menyebabkan lepuhan, gelembung, atau delaminasi batu dari substrat.

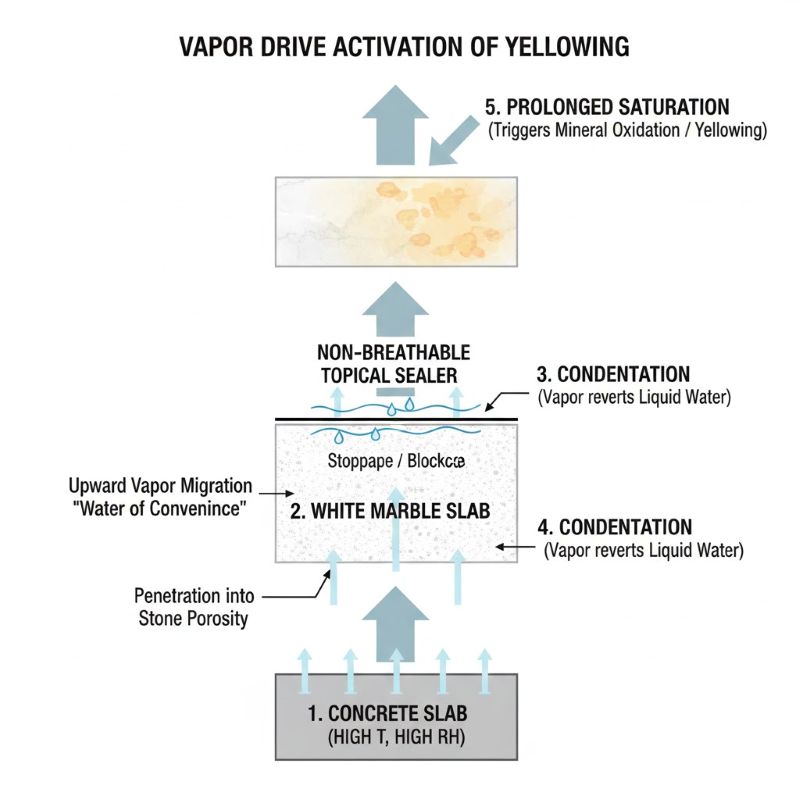

Penggerak Uap pada Konstruksi Baru: Risiko "Beton Hijau"

Salah satu kondisi aktivasi yang paling umum melibatkan pemasangan di atas beton yang belum mengering atau "basah". Standar industri, seperti yang dikeluarkan oleh Natural Stone Institute (NSI), menyarankan "aturan praktis" yaitu satu bulan waktu pengeringan per inci ketebalan lempengan dalam kondisi ideal (70°F dan 30% RH).

Jadwal konstruksi yang dipercepat seringkali memaksa pemasangan dilakukan jauh sebelum pelat beton mencapai tingkat kelembaban relatif target (biasanya 75% hingga 80% RH). Ketika lapisan kedap air diaplikasikan di atas batu yang diletakkan di atas beton basah, susunan tersebut menjadi sistem tertutup. Saat beton terus mengering, uap air bergerak ke atas, mengembun di dalam susunan tersebut, dan mempertahankan paparan kelembaban yang berkepanjangan yang diperlukan untuk memicu oksidasi.

Tantangan serupa terjadi pada instalasi di permukaan tanah atau di bawah permukaan tanah di mana permukaan air tanah yang tinggi menciptakan dorongan uap ke atas yang konstan melalui pelat beton jika tidak ada penghambat uap yang efektif.

Titik Lemah Perakitan: Di Mana Kegagalan Pertama Kali Terlihat

Menguning jarang terjadi secara seragam; gejala ini pertama kali muncul di titik-titik tekanan sistem di mana kelembapan dapat menembus perlindungan permukaan.

Lubang dan Potongan Pipa

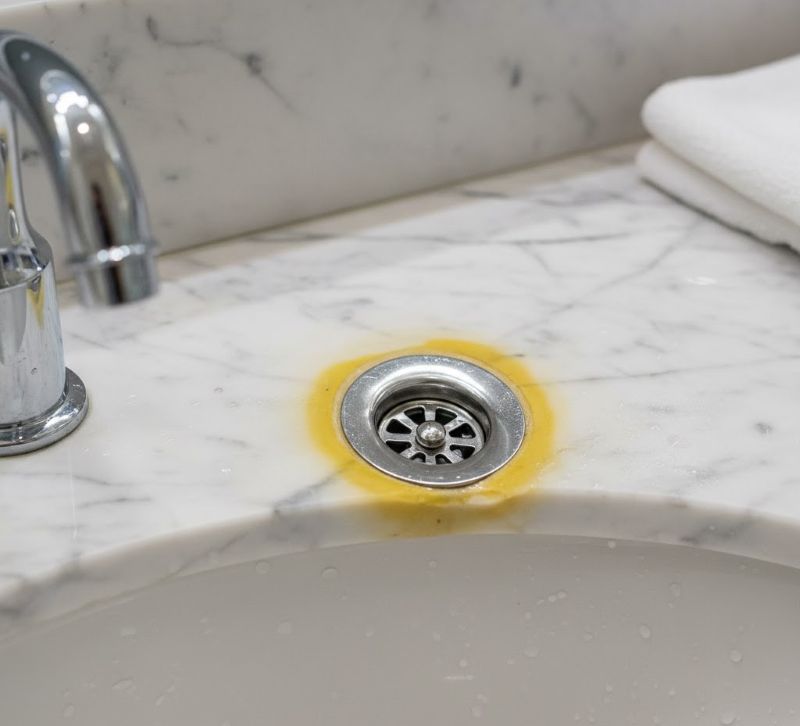

Dalam laporan kasus kamar mandi kelas atas, lubang wastafel dan lubang pembuangan seringkali menjadi titik asal masalah. Meskipun permukaannya mungkin telah disegel, tepi lubang yang belum diolah seringkali dibiarkan terbuka. Air masuk ke dalam lubang-lubang ini dan diserap oleh tepi batu. Dari sana, batu tersebut bertindak secara hidraulik—menyerap kelembapan ke atas dari lapisan perekat yang jenuh di bawahnya. "Lingkaran kuning" yang dihasilkan tidak dapat dibersihkan karena sumbernya tetap aktif di bawah batu.

Sambungan dan Garis Nat

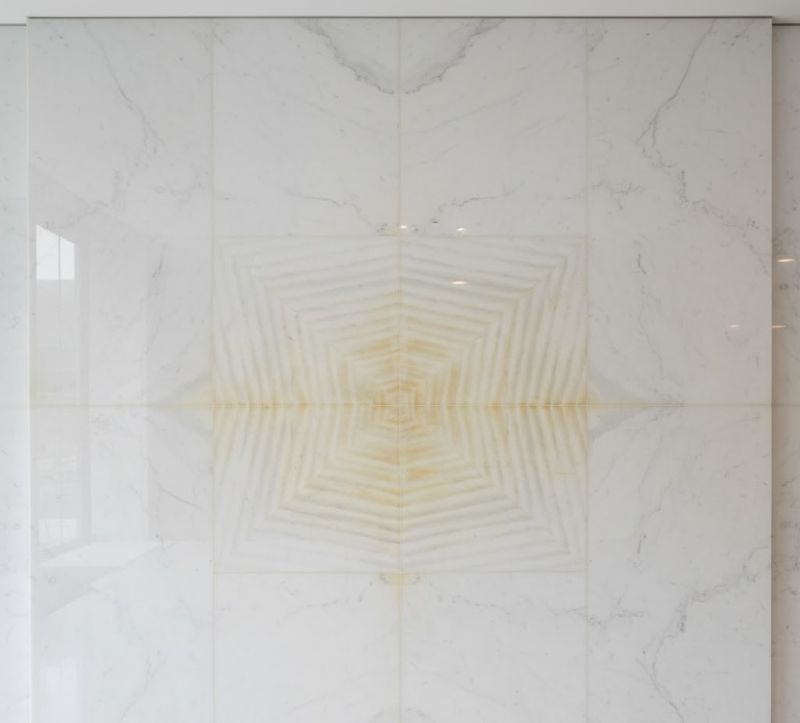

Sambungan berfungsi sebagai titik pelepasan tekanan untuk uap yang terperangkap. Ketika material yang sensitif terhadap kelembapan berada di bawahnya, kontaminan bermigrasi menuju lubang-lubang ini, menghasilkan perubahan warna lokal yang mengikuti jalur tekanan yang dapat diprediksi.

Bekas Perekat dan Bahan yang Tidak Kompatibel

Penguningan selektif yang menyerupai pola perekat—dikenal sebagai bayangan perekat—sering dikaitkan dengan bahan pemasangan yang tidak kompatibel:

Perekat Organik (Mastic):

Buku Panduan TCNA memperingatkan untuk tidak menggunakan mastik organik (misalnya, "Mastic Klasik" berbahan dasar minyak) untuk batu alam. Bahan-bahan ini dapat mengalami re-emulsifikasi jika terkena kelembapan, menyebabkan resin kuning bermigrasi ke dalam pori-pori batu.

Resin Penambal Poliester:

Banyak kelereng diolah di pabrik dengan resin poliester untuk mengisi rongga. Poliester memiliki tingkat penyusutan yang tinggi (hingga 7%) dan ketahanan UV yang buruk, yang menyebabkan retakan mikro dan perubahan warna menjadi kuning kecoklatan seiring waktu ketika terpapar kelembapan.

Perekat Tipis Abu-abu:

Penggunaan perekat tipis berbahan dasar semen abu-abu atau lapisan lumpur dapat mengakibatkan noda minyak atau penguningan sistemik karena kelembapan alkali melarutkan mineral dari semen dan menariknya ke dalam marmer putih transparan.

Ambiguitas Teknis: Oksidasi Mineral dan ASR

Dua mekanisme kimia utama diaktifkan oleh terperangkapnya kelembapan:

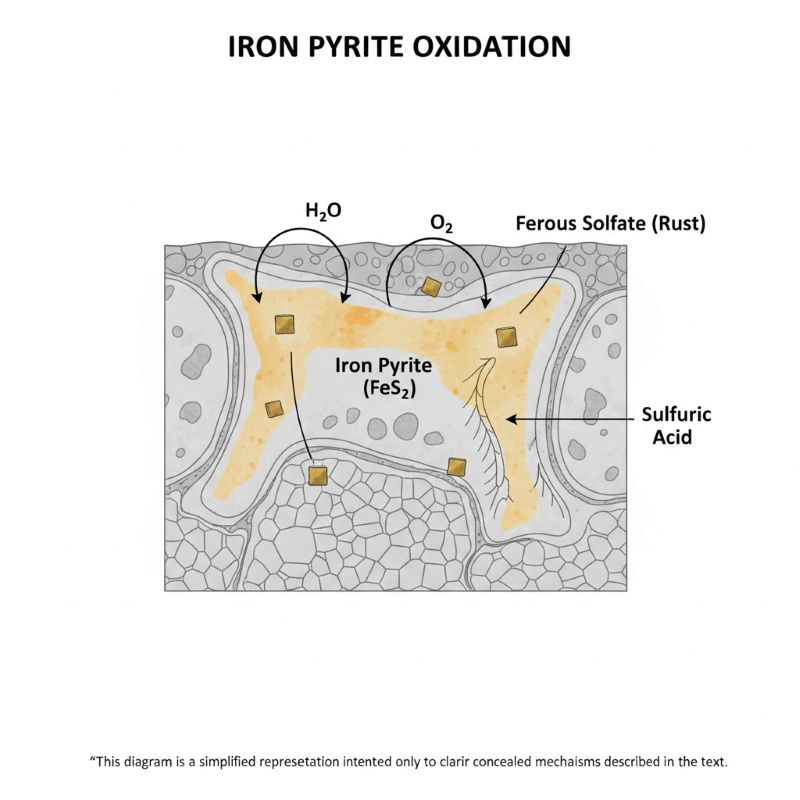

Oksidasi Pirit Besi:

Sebagian besar marmer putih mengandung endapan mikroskopis pirit besi (FeS₂). Dalam lingkungan dengan kelembapan terperangkap, pirit bereaksi dengan air dan oksigen:

4FeS₂ +13O₂ +2H₂O → 4FeSO₄ +2H₂SO₄ +2SO₂

Reaksi ini menghasilkan besi sulfat (karat) dan asam sulfat, yang selanjutnya mengikis batu dari dalam dan mempercepat penguningan.

Reaksi Alkali-Silika (ASR):

Meskipun biasanya merupakan kegagalan beton, ASR dapat terjadi pada susunan batu jika silika reaktif dalam agregat bereaksi dengan pori-pori semen alkali tinggi. Hal ini menciptakan gel hidrofilik yang mengembang karena kelembapan, berpotensi menyebabkan retakan mikro dan noda di dalam susunan marmer.

Mengapa Perspektif Ini Mengubah Manajemen Risiko

Dengan memandang instalasi marmer sebagai sistem yang direkayasa, hal ini memperkuat kesimpulan bahwa:

Untuk Desainer:

Spesifikasi estetika harus dievaluasi bersamaan dengan perilaku terhadap kelembapan. Penggunaan bahan penyegel penetrasi yang dapat bernapas (impregnator seperti Miracle 511 atau Tenax Hydrex) memungkinkan uap keluar sambil tetap memberikan kemampuan menolak minyak dan air.

Untuk Kontraktor:

Dokumentasi kelembaban (pengujian ASTM F1869 atau F2170) sangat penting untuk membuktikan bahwa substrat siap untuk sistem "tertutup". Sistem yang dapat bernapas menawarkan "katup pengaman" yang melindungi integritas ikatan dan mengurangi risiko oksidasi mineral.

Artikel ini tidak menentang penggunaan marmer putih. Artikel ini berpendapat untuk memperlakukannya sebagai bagian dinamis dari selubung bangunan—memastikan bahwa penguningan tetap menjadi risiko yang terkendali dan bukan kejutan setelah pemasangan.
